Parametr dmuchawy
| Nazwa sprzętu | Dmuchawa odśrodkowa z zawieszeniem pneumatycznym | Model wyposażenia | HG A75-030 |
|---|---|---|---|

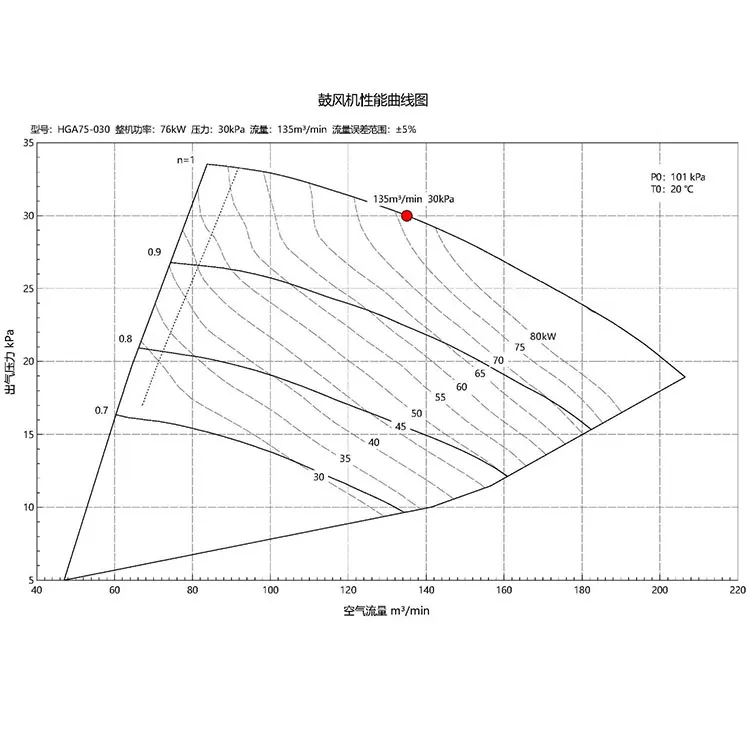

| Parametry punktu projektowego | P=30 kPa @ Q=135 m³/min | ||
Warunki pracy
| Parametr | Wartość | Parametr | Wartość / jednostka |
|---|---|---|---|
| Średni | Powietrze | Tryb pracy | Sterowanie VFD |
| Aplikacja | Dopływ powietrza utleniającego | Odporność na eksplozję-/klasa | NIE |
| Obszar instalacji | Pokój dmuchawy | Temperatura otoczenia | stopień -10 ~ 35 |
| Stopnie wirnika | Pojedynczy etap | Wilgotność otoczenia | PRAWA<90% |
| Ilość | 1 jednostka | Wysokość | m Standard |
| Ciśnienie wlotowe | 101,325 kPa | Poziom hałasu | dB(A) Mniejsze lub równe 80 |
| Wzrost ciśnienia wylotowego | 30 kPa | Intensywność wibracji | Mniejsze lub równe 5 g |
| Zakres przepływu | 87-135 m³/min | Maks. Całkowita moc | kW 76 |
Struktura
| Parametr | Wartość / specyfikacja | Parametr | Wartość / specyfikacja | ||
|---|---|---|---|---|---|
| 1 | Kraj pochodzenia | Chiny | 2 | Typ dmuchawy | Odśrodkowy |
| 3 | Wymiary | 1600L×1200W×1325H | 4 | Połączenie sprzęgła | Napęd bezpośredni |
| 5 | Specyfikacja rur | DN250 | 6 | Typ łożyska | Łożysko powietrzne |
| 7 | Połączenie rurowe | Połączenie kołnierzowe | 8 | Sprawdź typ zaworu | Typ motyla waflowego |
| 9 | Standard wykonania | Norma PN10/GB | 10 | Typ zaworu bezpieczeństwa | Wbudowana-dmuchawa |
| 11 | Materiał rury | Stal węglowa | 12 | Elastyczny typ złącza | Połączenie ze stali nierdzewnej / kołnierza |
| 13 | Smarowanie łożysk | Smarowanie powietrzem | 14 | Typ uszczelnienia | Uszczelnienie mechaniczne |
| 15 | Metoda instalacji | Poziomy | 16 | Układ chłodzenia | Chłodzenie powietrzem |
Przybory
| Część | Tworzywo | Część | Tworzywo | ||
|---|---|---|---|---|---|
| 1 | Obudowa | Stop aluminium | 2 | Łożysko | Stal stopowa |
| 3 | Wirnik | 2A70 | 4 | Baza silnika | Malowana stalowa płyta |
| 5 | Główny wał | Stal stopowa | 6 | Obudowa tłumika | Malowana stalowa płyta |
| 7 | Rura wydechowa | Malowana stalowa płyta | 8 | Rama filtra powietrza | Malowana stalowa płyta |
| 9 | Elastyczne złącze | Stal nierdzewna | 10 | Sprawdź zawór | Stal węglowa |
| 11 | Podstawa podwozia | Malowana stalowa płyta | 12 | Powłoka antykorozyjna- | Powłoka ceramiczna |
| 13 | Ręczny zawór motylkowy | Stal węglowa | 14 | Reduktor (rura rozprężna) | Stal węglowa, powlekana |
Napęd i skrzynia biegów
| Parametr | Wartość / specyfikacja | Parametr | Wartość / jednostka | ||
|---|---|---|---|---|---|
| 1 | Typ napędu | Falownik | 2 | Napięcie zasilania | AC380 |
| 3 | Typ falownika | Zwiększ-częstotliwość | 4 | Częstotliwość zasilania | Hz 50 |
| 5 | Klasa izolacji | H | 6 | Marka falownika | Kewo |
| 7 | Szafka sterownicza | Wyposażony w LCP | 8 | Kierunek obrotu | Przeciwnie do ruchu wskazówek zegara (skierowany do wirnika) |
| 9 | Producent silników | Domowe-samodzielne wykonanie | 10 | Metoda chłodzenia silnika | Chłodzenie powietrzem |
| 11 | Klasa ochrony podwozia | IP54 | 12 | Klasa ochrony silnika | IP53 |
Waga
| Parametr | Jednostka | Wartość | Parametr | Jednostka | Wartość | ||
|---|---|---|---|---|---|---|---|
| 1 | Całkowita waga | kg | 415 | 2 | Maks. Masa konserwacyjna | kg | 415 |
Test debugowania pojedynczej jednostki
| Przedmiot testowy | Wymagany | Przedmiot testowy | Wymagany | ||
|---|---|---|---|---|---|
| 1 | Test uruchomienia | Tak | 2 | Test równowagi dynamicznej | NIE |
Instalacja
| Parametr | Specyfikacja | Parametr | Specyfikacja | ||
|---|---|---|---|---|---|
| 1 | Metoda mocowania | Brak wbudowanych części | 2 | Metoda instalacji | Podnoszenie lub wózek widłowy |
| 3 | Wskazówki dotyczące instalacji | Dostarczone przez producenta | 4 |
Inne wymagania techniczne
A,Wymagania elektryczne
Zasilanie: sieć trój-trójfazowa, trój-przewodowa + jeden przewód uziemiający: 3×70+1×35.
Napięcie znamionowe: AC380V; prąd znamionowy: 140A.
Sprzęt jest wyposażony w szafę sterowniczą LCP z wbudowanym-sterownikiem PLC. Materiał obudowy: stal węglowa z-farbą antykorozyjną.
Główne parametry kontrolne zintegrowane w urządzeniu:
(1) Alarm różnicy ciśnień filtra, monitorowanie i alarm temperatury na wlocie/wylocie dmuchawy;
(2) Monitorowanie i alarmowanie temperatury silnika;
(3) Monitorowanie i alarmowanie ciśnienia powietrza wylotowego;
(4) Parametry takie jak prędkość dmuchawy, przepływ, prąd itp.;
(5) Pełna-ochrona przeciwprzepięciowa;
(6) Lokalne/zdalne monitorowanie, diagnostyka usterek i funkcje ochrony przeciwprzepięciowej;
(7) Komunikacja zewnętrzna: interfejs Ethernet;
(8) Lokalna szafa sterownicza wyposażona w ekran dotykowy umożliwiający wyświetlanie różnych stanów roboczych i danych, sterowanie uruchamianiem/zatrzymywaniem dmuchawy oraz modyfikowanie parametrów. Okablowanie zasilania ekranu dotykowego znajduje się wewnątrz dmuchawy i nie wymaga dodatkowego zasilania.
